システム構成図作成用素材4／グリッド配置の簡単作成テンプレート（パワーポイント）

2019年4月4日2023年2月6日システム構成図システム構成図

フリー、無料で使えるシステム構成図作成用素材／グリッド配置の簡単作成テンプレートです。パワーポイントPPTX形式で作成しています。
パワーポイントでシステム構成図などを作成するための素材パーツとグリッドシートです。グリッドに配置して行くだけで、かなり楽にシステム構成図が作成できるテンプレートです。

システム構成図作成用素材

データサンプル画像

素材パーツ内容

シンプルな立体型のサーバー系のイラスト各種、デスクトップパソコン、ノートパソコン、無線LANなど各種機器イメージ、サーバーラック、スキャナやプリンタやUSBなどのパソコン周辺機器、人物や建物のイラスト、右向き左向きなど

使い方

グリッド図上にシステム構成に必要な素材パーツをチョイスして、グリッドに合わせて線を描いて図を作成します。

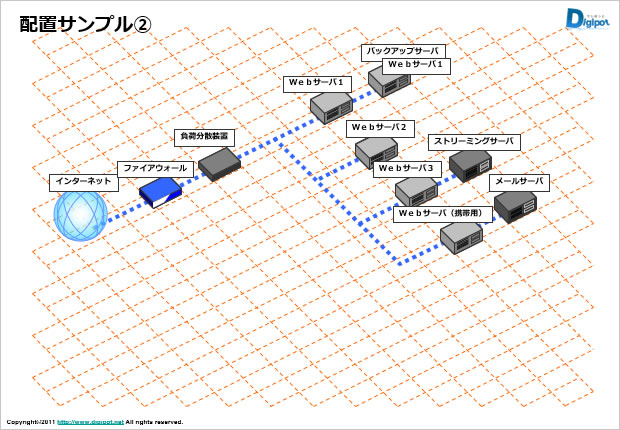

制作サンプル

使い方の詳細はこちらのシステム構成図4の利用方法をご参照ください。

使用例

• サーバー構築時のシステム構成図作成に
• インターネットサービスの、サービス側とユーザー側の利用イメージの作成に
• 各種インターネット系のシステム図やコンピューターシステムの資料や提案書、企画書づくりの素材に　など

データ概要

内容

パワーポイント資料 A4サイズ×8ページ／画像は左向きと右向き用とグリッド左向き右向き

容量

542KB(zip形式圧縮)

ダウンロード

システム構成図作成用素材4／グリッド配置の簡単作成テンプレート（パワーポイント）をダウンロードする
