システム構成図作成用素材／グリッド配置の簡単作成テンプレート（Excel／エクセル）

2019年4月5日2023年2月6日システム構成図システム構成図

フリー、無料で使えるシステム構成図作成用素材／グリッド配置の簡単作成テンプレートです。エクセル（Excel)のXLSXファイル形式です。
エクセルのシート上でシステム構成図などを作成するための素材パーツとグリッドシートです。グリッドに配置して行くだけで、かなり楽にシステム構成図が作成できるテンプレートです。

システム構成図作成用素材

データサンプル画像

素材パーツ内容

シンプルな立体型のサーバー系のイラスト各種、デスクトップパソコン、ノートパソコン、無線LANなど各種機器イメージ、サーバーラック、スキャナやプリンタやUSBなどのパソコン周辺機器、人物や建物のイラスト、右向き左向きなど

使い方

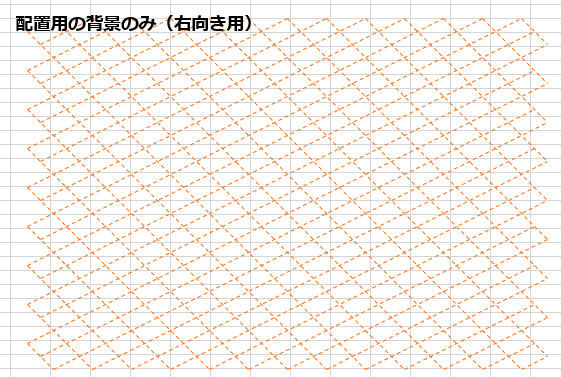

グリッド図上にシステム構成に必要な素材パーツをチョイスして、グリッドに合わせて線を描いて図を作成します。

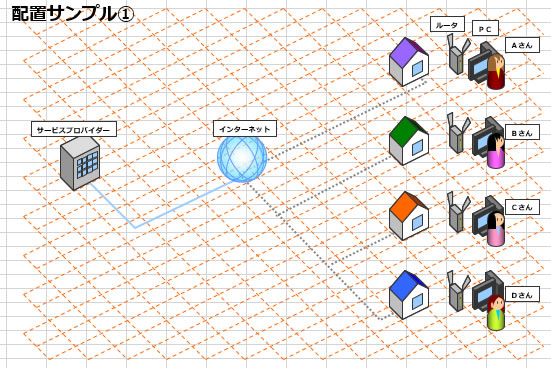

制作サンプル

使用例

• サーバー構築時のシステム構成図作成に
• インターネットサービスの、サービス側とユーザー側の利用イメージの作成に
• 各種インターネット系のシステム図やコンピューターシステムの資料や提案書、企画書づくりの素材に　など

データ概要

内容

エクセル資料 ３シート、素材集と作成サンプルと配置用のテンプレート

容量

1526KB(zip形式圧縮)

ダウンロード

システム構成図作成用素材／グリッド配置の簡単作成テンプレート（Excel／エクセル）をダウンロードする

補足情報

本コンテンツは、パワーポイントを持たない人向けにエクセル用に移植したものです。
パワーポイント版はこちらをご利用ください。
